葡萄糖传感器广泛应用于临床诊断、生物技术、食品工业、环境保护等诸多领域中，葡萄糖的快速和可靠的检测是非常重要的。然而，酶葡萄糖生物传感器的化学不稳定性、操作复杂性、较差的再现性是限制其广泛应用的关键问题。Wang等[1]已开发出非酶葡萄糖传感器，用来解决酶葡萄糖生物传感器的不稳定性和较差的再现性。
开发高活性催化剂以促进电催化葡萄糖氧化(EGO)是非酶葡萄糖感测的关键所在[2]。Pt和其他贵金属是最活跃的EGO催化剂，但其稀缺性和高成本极大地限制了实际应用[3]。近年来，已开发出各种低成本有效的金属氧化物(CuO、NiO、Co3O4等)作为贵金属催化剂最有希望的替代物。 在所有这些替代方案中，CuO纳米结构由于其高电化学活性、 适当的氧化还原电位、 优异的稳定性和环境良性得到广泛关注。 然而，不良的导电性和聚集倾向显著降低CuO纳米结构的电催化活性。 值得注意的是，由于具有可调谐的分子结构、 大的比表面积和优异的导电性，石墨烯或其衍生物(石墨烯氧化物)可以用作锚定一系列纳米结构的理想基质[4-6]。在这方面，一些石墨烯基金属氧化物纳米复合材料，包括CuO-石墨烯、NiO-石墨烯、Co3O4-石墨烯和Fe3O4-石墨烯已经被开发，表现出优异的EGO催化活性和对葡萄糖检测的令人瞩目的感测性能[7-9]。
最近的研究表明，掺杂杂原子(N、B、P、S)到碳骨架中，可以大大提高石墨烯的催化活性，这归因于自旋和电荷密度的偏振分布。Tian等[10]已经证明的研究显示，通过杂原子修饰的石墨烯显著改善了催化活性和感测性能。此外，已有研究报道，共掺杂2种不同杂原子(比如N和S)的石墨烯比单原子掺杂的对应物表现出更高的电催化活性[11-13]。这是因为相对于单掺杂，杂原子之间的协同效应可以诱导不对称自旋和电荷密度的增强，导致电催化活性大大增强。最近报道的氮和硫共掺杂石墨烯(NSG)具有用于同时检测葡萄糖和H2O2的优异感测性能。虽然掺杂石墨烯的杂原子已被广泛应用于能量相关的电催化应用，但很少考虑用于电化学传感。同时，杂原子共掺杂石墨烯作为用于金属和金属氧化物纳米结构的杂交的底物，很大程度上仍然尚未被开发。
鉴于此，在本文中我们探讨了以NSG作为锚定CuO纳米颗粒的底物，并且对获得的CuO-NSG作为EGO催化剂用于非酶葡萄糖感测。CuO-NSG是通过简单的两步溶剂热法制备的，包括制备氧化石墨烯(GO)以及合成NSG，然后在NSG基底上生长CuO纳米颗粒。由于NSG的重要作用和NSG与CuO的协同效应，CuO-NSG预测能够增强EGO能力和对葡萄糖检测的非凡感测性能，使得CuO-NSG成为可应用于非酶型葡萄糖感测的高活性EGO催化剂。
1 实验
1.1 CuO-NSG的制备

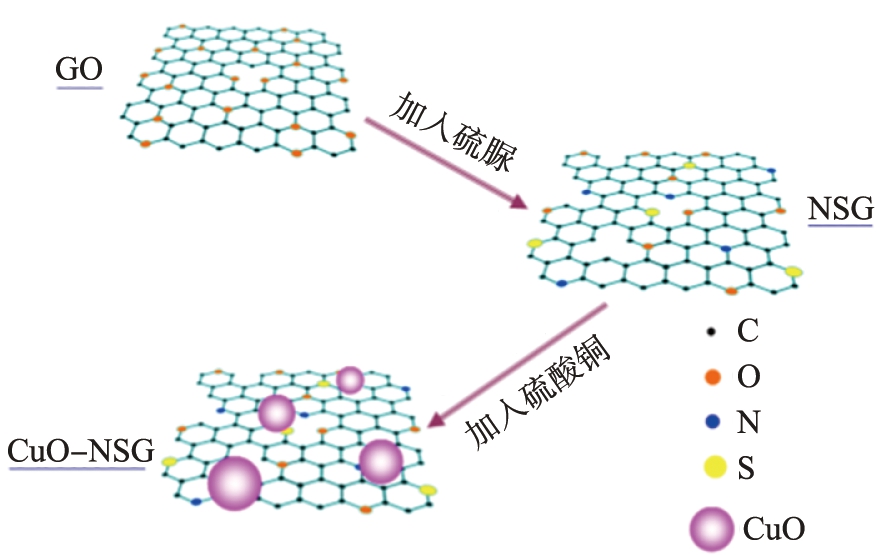

图1为CuO-NSG的制备过程示意图。由于GO表面上含有丰富的含氧官能团，使GO片层可以很好地分散在水溶液中，并通过氢键与硫脲发生强烈的相互作用，在随后的溶剂热反应过程中能够将硫脲分解成含活性N、S的化学物质。这些含N、S的化学物质能够促进其与GO的反应，使GO同时被还原以及N、S杂原子进入石墨烯骨架中形成NSG。然后Cu(Ac)2和NSG在N，N二甲基甲酰胺溶剂中的溶剂热处理，使CuO成核到NSG的官能团进而形成CuO-NSG复合材料。
图1 CuO-NSG的制备过程示意图
Fig.1 Schematic diagram of preparation
process of CUO-NSG
1.2 NSG的合成
利用天然石墨粉末(150 μm，质量分数大于99.8%，青岛石墨公司)根据Hummers法制备GO。通过改良溶胶热法制备NSG。首先将0.1 g的GO分散在100 mL去离子水中，通过超声波处理30 min。然后，将0.2 g硫脲缓慢加入到GO悬浮液中，并将混合物超声处理1 h。 再将混合物转移到高压釜中，并在180 ℃下保持24 h。将反应溶液冷却至室温，通过离心法收集产物NSG，用蒸馏水洗涤几次，过滤并在真空中干燥12 h。为了便于比较，通过相同的方法制备未掺杂的还原氧化石墨烯(RGO)且不添加硫脲。
1.3 CuO-NSG的合成
将2 mL NSG悬浮液(2.0 mg/mL)分散在15 mL的N，N-二甲基甲酰胺(DMF)中。 在具有磁力搅拌的圆底烧瓶中，将NSG悬浮液加热至90 ℃，然后，在NSG悬浮液中缓慢加入1.5 mL Cu(Ac)2溶液，搅拌1 h。通过离心分离沉淀物，然后用去离子水洗涤。将沉淀物分散在30 mL去离子水中，将悬浮液转移到高压釜中，并在180 ℃下保持12 h。 冷却至室温后，通过离心收集产物CuO-NSG，用蒸馏水洗涤数次，过滤并在真空中干燥24 h。为了便于比较，通过用RGO代替NSG的相同方法制备CuO-RGO。
1.4 CuO-NSG的测试
采用JEM-2100透射电子显微镜(TEM)和高分辨率透射电子显微镜(HRTEM)对CuO-NSG进行结构和形貌表征。 采用Rigaku RINT2400衍射仪对CuO-NSG进行X射线衍射(XRD)表征。 采用Renishaw RM2000光谱仪分析了CuO-NSG的内部结构缺陷。 在CHI600E电化学工作站上，使用常规三电极系统在室温下进行的电化学测量，以玻璃碳电极(GCE)作为工作电极，Pt作为参比电极和对电极。
2 结果与讨论
2.1 CuO-NSG的表征
CuO-NSG的TEM图像如图2所示。图中显示大部分的CuO纳米颗粒均匀、致密地锚定在NSG纳米片的表面上，而不存在大的CuO聚集体，表明CuO与NSG的成功杂交。这种均匀分散和小尺寸的CuO纳米颗粒负载在NSG上促进CuO的活性位点的暴露，从而提高EGO催化活性。
图2 CuO-NSG的TEM图像
Fig.2 TEM image of CuO-NSG

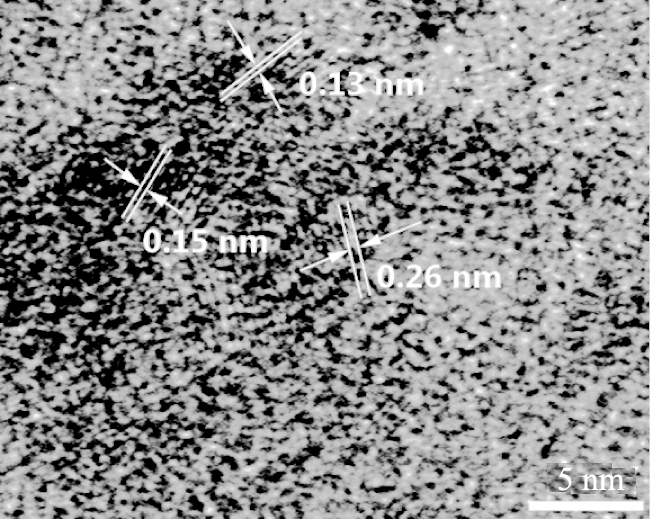

图3为CuO-NSG的HRTEM图像。图3显示NSG和CuO之间紧密连接。CuO的晶格条纹显示0.13、0.15、0.26 nm的平面间距，其分别归属于CuO的(311)、(202)、(111)晶面。

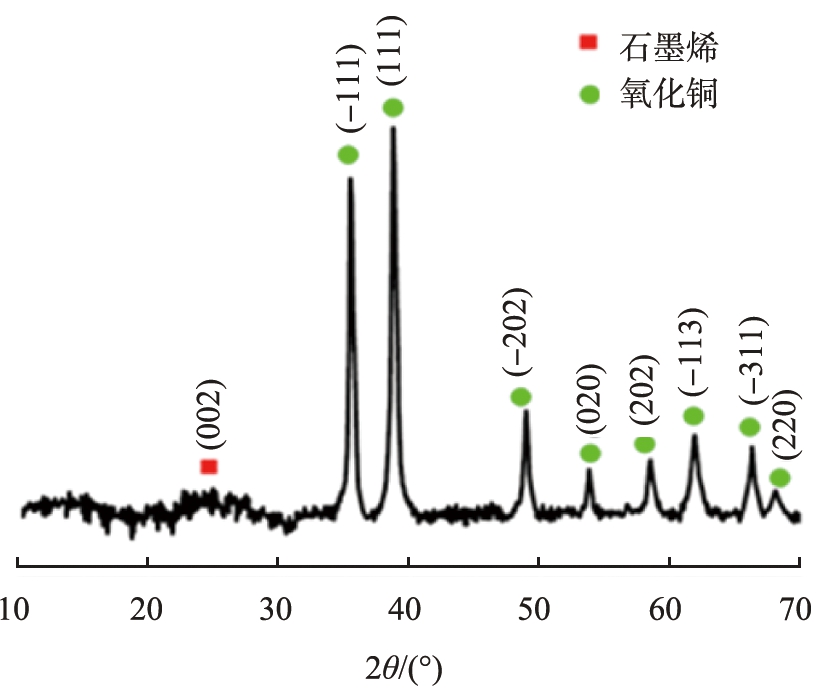

CuO-NSG的XRD图谱如图4所示。图中显示在2θ值为30°以上观察到的特征峰为CuO各个晶面所对应的衍射峰，与HRTEM图像结果一致。另外，在2θ值为25°处观察到的小衍射隆起表明石墨烯堆栈的存在。
图3 CuO-NSG的HRTEM图像
Fig.3 HRTEM image of CuO-NSG
图4 CuO-NSG的XRD图谱
Fig.4 XRD pattern of CuO-NSG
2.2 CuO-NSG的电化学性能测试

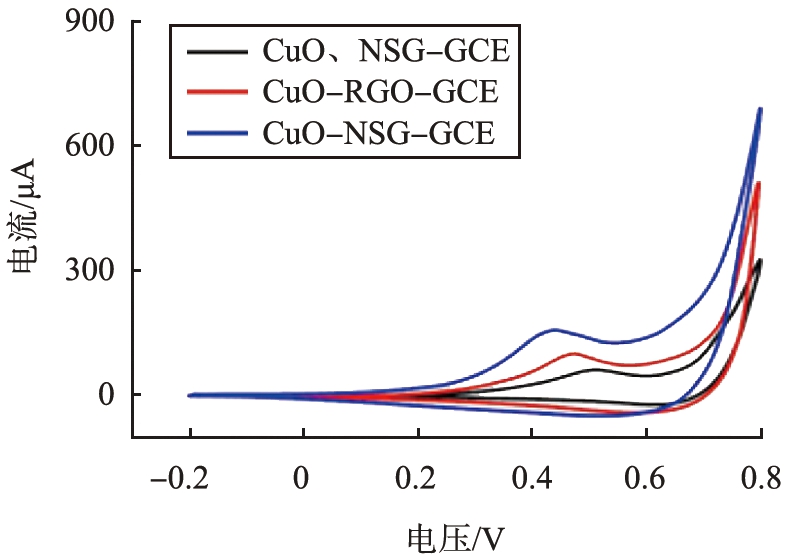

CuO-NSG的电化学性能测试如图5所示，与CuO-NSG-GCE相比，CuO-RGO-GCE表现出较差的EGO性能，通过其更低的氧化电位和更低的电流密度，表明NSG比作为支持材料的RGO更有效提高CuO的EGO活性。
CuO-RGO的TEM图像如图6所示，CuO-RGO显示出与CuO-NSG(182.6 cm2/g)相当类似的形态和大的比表面积(179.3 cm2/g)。

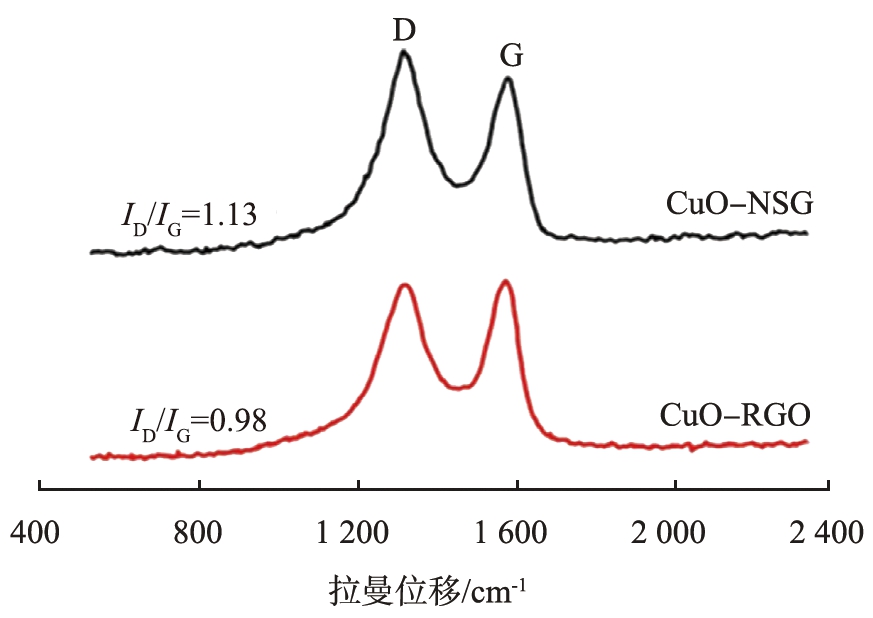

拉曼光谱图如图7所示，CuO-NSG(1.13)的D峰与G峰强度比高于CuO-RGO(0.98)，表明N、S共掺杂能够在石墨烯上产生丰富的结构缺陷。这些缺陷有助于提高催化活性的附加活性位点。
图5 循环伏安曲线
Fig.5 Cyclic volt-ampere curves
图6 CuO-RGO的TEM图像
Fig.6 TEM image of CuO-RGO
图7 拉曼光谱图
Fig.7 Raman spectrogram

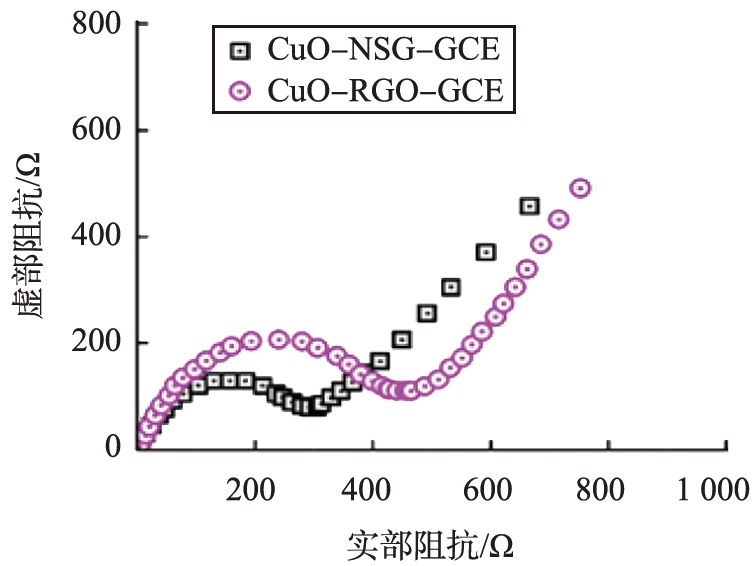

电化学交流阻抗曲线如图8所示。CuO-NSG的电荷转移电阻(278 Ω)，小于CuO-RGO的电荷转移电阻(432 Ω)，表明N、S共掺杂可以提供更高的纳米复合材料中石墨烯的电子转移能力。这可以解释为N和S掺杂剂的掺入提供更多的价电子，获得更高的电子转移能力，从而提高CuO-NSG的EGO活性，所以 N、S共掺杂可提供CuO和石墨烯之间更强的共价耦合。若没有这样的共价耦合，CuO-NSG混合物显示差的EGO活性，表明了CuO和NSG之间的共价耦合在改善EGO性能中的重要作用。因此，N，S衍生的功能物质不仅能提供CuO-NSG的强相互作用，而且提供葡萄糖吸附和氧化的额外结合位点，有利于CuO-NSG的EGO活性。这些结果充分证实N、S共掺杂通过在CuO和NSG之间提供更多的结构缺陷，更高的电荷转移能力和更强的共价偶联而在改善CuO-NSG的EGO性能中起重要作用。卓越的EGO性能使CuO-NSG成为葡萄糖检测的具有广泛应用前景的催化剂。
图8 电化学交流阻抗曲线
Fig.8 Electrochemical AC impedance curve

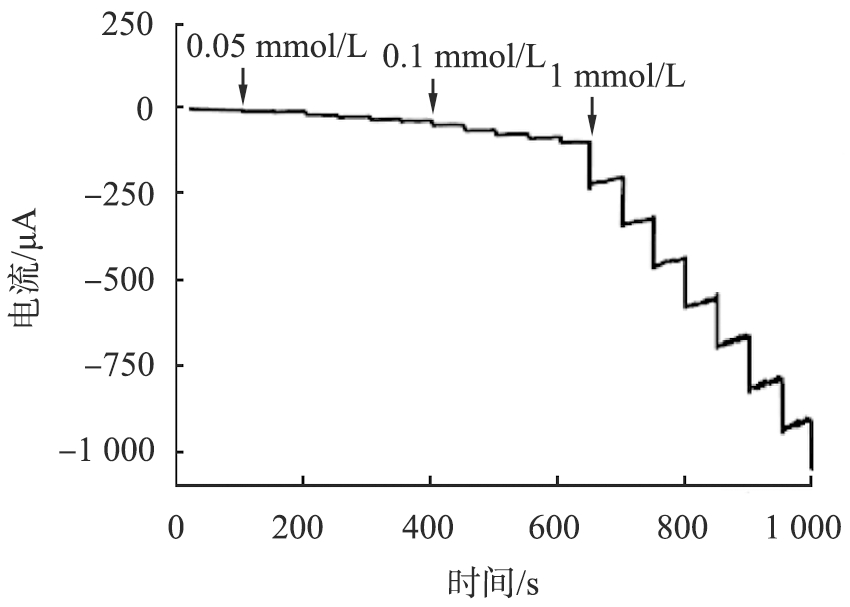

在5.5 V施加电位条件下，往0.1 mol/L的NaOH溶液中连续加入葡萄糖时，CuO-NSG-GCE的电流-时间图如图9所示。由图可以观察到，随着葡萄糖浓度的增加电化学响应持续增加。
图9 CuO-NSG-GCE的电流-时间图
Fig.9 Current-time diagram of CuO-NSG-GCE

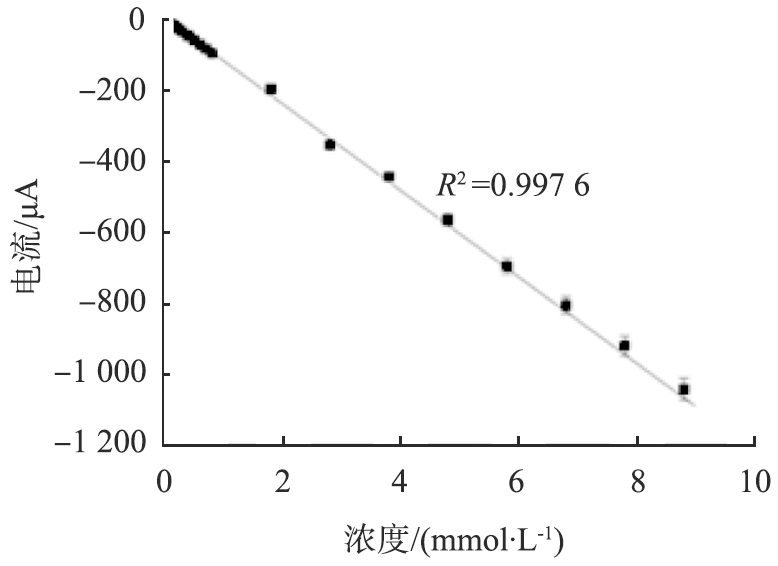

图10为响应电流与葡萄糖浓度的相应校准曲线。图中显示，基于CuO-NSG的葡萄糖传感器表现出的灵敏度、检测限分别为1 722 μA·mmol·L-1·cm-2和0.07 μmmol·L-1葡萄糖，浓度范围为0.05～8.8 mmol·L-1。 感测性能相当于或优于先前报道的基于CuO的葡萄糖传感器。
图10 响应电流与葡萄糖浓度的相应校准曲线
Fig.10 Corresponding calibration curve of response
current and glucose concentration
3 结论
1)成功合成了CuO-NSG，并且证明CuO-NSG是用于非酶葡萄糖感测的高活性EGO催化剂。
2)电化学测量结果表明，与CuO、CuO-RGO和CuO-NSG混合物相比，CuO-NSG显示出显著增强的EGO活性，这归因于NSG的重要作用和NSG与CuO的协同效应，使其具有更多活性位点和结构缺陷、较高的电子转移能力以及CuO与NSG之间更强的共价耦合。
3)基于CuO-NSG的葡萄糖传感器表现出1 722 μA·mmol·L-1·cm-2的高灵敏度和0.07 μmmol·L-1的低检测限的良好检测性能。
[1]WANG G，HE X，WANG L，et al. Non-enzymatic electrochemical sensing of glucose[J]. Microchimica Acta，2013，180(3/4):161-186.
[2]刘硕，廖庆亮，丁一，等.石墨烯材料的制备及性能研究[J]. 新材料产业，2016(10):37-42.
[3]赖丽燕，刘峥，袁帅. 石墨烯在生物传感器中的应用[J]. 理化检验(化学分册)，2013，49(3):370-375.
[4]王泉珺. 氧化石墨(烯)材料的制备、吸附性能及机理研究[D]. 绵阳: 西南科技大学，2017.
[5]宋英攀，冯苗，詹红兵. 石墨烯纳米复合材料在电化学生物传感器中的应用[J]. 化学进展，2012，24(9):1665-1673.
[6]李嘉，于翔，张静.石墨烯复合材料在输电储电器件中的应用进展[J].新型工业化，2017，7(2):1-7.
[7]章潇慧. 石墨烯及其衍生物在生物传感领域的应用[J]. 新材料产业，2016(2): 21-24.
[8]张谦，张玲，李景虹. 石墨烯及其复合材料在酶电化学生物传感器中的应用[J]. 分析化学，2013，41(5)：641-649.
[9]高金荣，顾赛喜，谈立伟，等. 石墨烯复合材料在葡萄糖生物传感器中的应用[J]. 盐城工学院学报(自然科学版)，2013，26(3)：76-78.
[10]TIAN Y，WANG F，LIU Y，et al. Green synthesis of silver nanoparticles on nitrogen-doped graphene for hydrogen peroxide detection[J]. Electrochimica Acta，2014，146:646-653.
[11]WANG X，SUN G，ROUTH P，et al. Heteroatom-doped graphene materials: syntheses，properties and applications[J]. Chem Soc Rev，2014，43(20):7067-7098.
[12]陈浩，彭同江，刘波，等. 氧化石墨烯在气体传感器中的应用研究进展[J]. 材料导报，2016，30(17):57-63.
[13]ZHENG J，ZHANG W，LIN Z，et al. Microwave synthesis of 3D rambutan-like CuO and CuO/reduced graphene oxide modified electrodes for non-enzymatic glucose detection[J]. Mater Chem B，2016(4):1247-1253.
